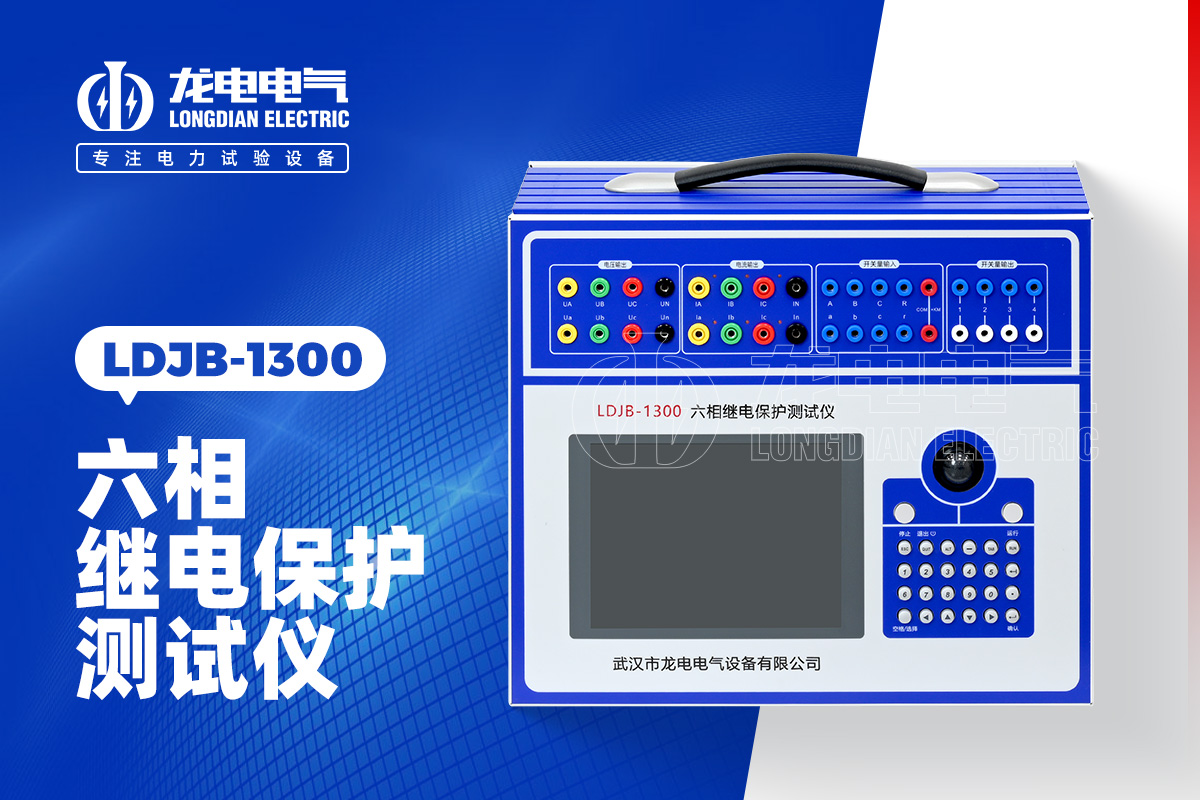

繼電保護測試儀是電力系統繼電保護裝置調試、檢驗與校驗工作中不可或缺的核心設備，其核心功能的實現依賴于精準可控的電流源與電壓源輸出，二者協同工作，模擬電網正常運行及各類故障狀態下的電信號，為繼電保護裝置的性能檢測提供可靠依據。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，憑借成熟的輸出控制技術，將電流源與電壓源的精準性、穩定性融入設備研發，助力電力系統實現高效、安全的繼保調試工作，適配各類電壓等級的電磁型、集成電路型及微機型繼電保護裝置的測試需求。

繼電保護測試儀的電流源輸出，核心是實現可調節、高保真的電流信號輸出，以模擬電網故障時的過流、短路等電流狀態，驗證繼電保護裝置的過流保護、差動保護等核心功能。其輸出原理主要依托可編程控制模塊、精密功率放大模塊及閉環反饋調節系統，武漢市龍電電氣設備有限公司生產的繼電保護測試儀，內部采用DSP或FPGA高性能控制芯片，先由控制模塊生成符合測試需求的數字電流波形，經D/A轉換將數字信號轉換為基礎模擬電流信號，再通過功率放大模塊對模擬信號進行放大處理，確保輸出電流能夠覆蓋測試所需的量程范圍，無論是三相0~40A的常規輸出，還是三相并聯0~120A的大電流輸出，都能實現精準控制。同時，輸出端的電流傳感器會實時采集輸出電流信號，反饋至控制單元，通過PI自適應控制算法不斷調整輸出參數，有效抑制諧波干擾，降低輸出誤差，使電流輸出精度控制在0.5%以內，保障測試數據的可靠性，滿足電力基層單位及電力工程現場的調試要求。

與電流源側重模擬故障電流不同，電壓源的核心作用是輸出穩定、可控的單相或多相電壓信號，用于檢驗繼電保護裝置中的電壓繼電器、方向元件、欠壓保護、過壓保護等功能的正確性。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，其電壓源采用可編程穩壓模塊與SPWM波形合成技術相結合的設計，控制模塊根據測試參數生成數字電壓波形，經D/A轉換后得到基礎模擬電壓信號，再通過精密放大與隔離模塊進行信號處理，實現電壓幅值、相位、頻率的靈活調節，輸出范圍可覆蓋0~120V常規電壓，最高可達到480V交流或直流電壓，滿足不同規格繼保裝置的測試需求。為確保電壓輸出的穩定性，設備同樣配備閉環反饋控制系統，實時采集輸出端電壓信號，與預設參數進行對比，通過自動調節放大倍數、濾波參數等，有效降低電壓波動，提升電壓輸出的線性度，減少諧波失真，確保繼電保護裝置接收到的電壓信號與電網實際工況高度一致，從而精準驗證保護裝置的動作靈敏度與可靠性。

電流源與電壓源的協同輸出，是繼電保護測試儀實現全方位繼保調試的關鍵，二者的輸出精度、穩定性直接決定了測試結果的準確性。武漢市龍電電氣設備有限公司深耕繼電保護測試設備研發生產，在電流源與電壓源的設計上，融合了先進的控制技術與精密的電子元件，優化了功率放大與反饋調節機制，既保證了單一路徑輸出的精準可控，也實現了電流、電壓信號的同步輸出與協同控制，可靈活模擬電網各類復雜故障場景，適配不同行業的繼保調試需求。無論是電力系統的日常巡檢、繼保裝置投運前的調試，還是定期檢驗工作，武漢市龍電電氣設備有限公司生產的繼電保護測試儀，都能憑借穩定的電流源、電壓源輸出性能，為用戶提供高效、精準的測試解決方案，助力電力系統安全穩定運行。
