在電力系統繼電保護測試中，繼電保護測試儀不僅需要輸出標準的交流電流、電壓信號，還常常需要疊加或獨立輸出直流分量。很多現場技術人員對此存在疑問：為什么要引入直流分量？它在測試中的具體作用是什么？本文將從電氣暫態理論與保護裝置特性出發，進行系統解析。

首先，從電力系統故障特性來看，短路電流并非純粹的正弦交流信號。在發生短路的瞬間，由于系統電感和電阻的共同作用，電流中會疊加一個隨時間衰減的直流分量。這一現象源于電感元件對電流變化的阻礙，使電流波形在初始階段出現偏移，即所謂的“直流偏置”。這一分量會顯著影響電流的峰值和波形形態，是實際電網故障的重要特征之一。

其次，繼電保護裝置在設計時必須考慮直流分量的影響。例如，在過流保護、差動保護以及距離保護中，保護算法需要具備抗直流分量干擾的能力。如果測試過程中僅使用純交流信號，無法真實模擬實際故障波形，就可能導致保護裝置在現場運行中出現誤動或拒動。因此，繼電保護測試儀輸出直流分量的一個核心目的，就是還原真實故障電流波形，對保護裝置進行更貼近實際工況的驗證。

此外，直流分量還會影響電流互感器（CT）的磁飽和特性。當電流中含有較大直流分量時，CT鐵芯更容易進入飽和狀態，從而導致二次側電流失真，影響保護判斷。通過在測試中引入直流分量，可以評估CT及保護系統在極端條件下的響應能力，確保系統整體的穩定性與可靠性。

在實際測試應用中，直流分量常用于以下幾個方面：一是驗證保護裝置的濾波與算法能力，觀察其是否能夠正確提取有效信號；二是測試保護動作時間在含直流偏置情況下的變化；三是模擬不對稱故障（如單相接地短路）時的電流特性。這些測試對于提高保護系統的抗干擾能力具有重要意義。

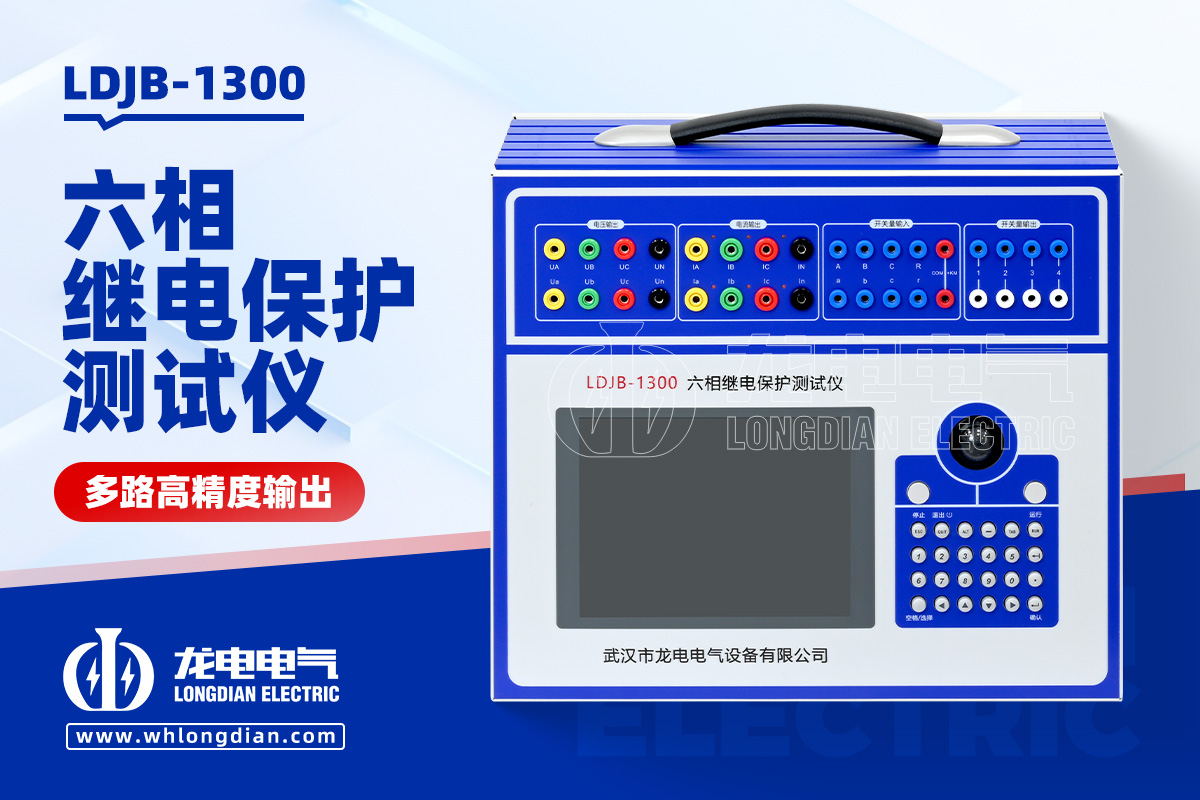

隨著繼電保護技術的不斷發展，對測試設備的要求也越來越高。現代繼電保護測試儀不僅需要具備高精度交流輸出能力，還應支持直流分量的靈活疊加與調節。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，采用數字信號合成技術，可精確控制直流分量的幅值與衰減特性，真實還原電網故障波形。同時設備支持多種保護測試模板，大幅提升現場調試效率，廣泛應用于變電站、電力檢修單位及設備制造廠。

需要注意的是，在進行含直流分量的測試時，應合理設置參數，避免輸出過大直流分量對被測設備造成沖擊。同時，測試人員應具備一定的理論基礎，能夠正確分析測試結果，避免誤判。

綜上所述，繼電保護測試儀輸出直流分量，是為了更真實地模擬電力系統故障電流特性，驗證保護裝置在復雜工況下的響應能力。這一功能對于提升繼電保護系統的可靠性和安全性具有不可替代的作用。
