在電力系統繼電保護中，電流互感器（CT）承擔著將一次大電流轉換為二次標準電流的重要任務。尤其是在故障狀態下，CT的性能直接影響保護裝置的動作準確性與可靠性。根據不同的保護需求，保護級CT被劃分為P級、TPY、TPX和TPZ等類型。理解這些類型之間的差異，對于電力設計與運維具有重要意義。

首先，P級（Protection class）CT是最常見的保護用電流互感器類型，主要用于一般繼電保護場合。其特點是在額定準確限值系數（ALF）范圍內，能夠保證一定的測量精度。P級CT通常標注為5P或10P，表示在額定電流的若干倍（如10倍、20倍）情況下，其復合誤差不超過5%或10%。這類CT適用于過流保護等對暫態性能要求不高的場景，具有結構簡單、成本較低的優點。

相比之下，TP類（Transient Performance）CT則專為暫態性能要求較高的保護系統設計，進一步細分為TPX、TPY和TPZ三種類型。TPX型CT在設計中不考慮剩磁影響，假設鐵芯在故障后完全去磁，因此其暫態響應較為理想，但在實際運行中可能存在誤差。TPX適用于對暫態誤差要求較高但允許一定理想化假設的場合。

TPY型CT則在TPX的基礎上引入了剩磁影響的考慮，其鐵芯允許存在一定的剩磁，并通過設計限制剩磁對測量誤差的影響。這使得TPY型CT在實際運行中更接近真實工況，適用于對保護動作可靠性要求較高的系統，如差動保護等關鍵保護場景。

TPZ型CT是對暫態性能要求最嚴格的一類，其設計目標是在考慮剩磁的情況下，將暫態誤差控制在極低水平。TPZ型CT通常具有較高的精度和更復雜的結構，能夠在嚴重故障電流沖擊下仍保持良好的線性響應，適用于超高壓系統及對保護精度要求極高的場合。

從本質上看，P級與TP類CT的主要區別在于是否考慮暫態過程中的磁飽和與剩磁影響。P級CT更側重穩態誤差控制，而TP類CT則強調在短路等瞬態條件下的準確性。隨著電力系統向智能化和高可靠性方向發展，TP類CT的應用越來越廣泛。

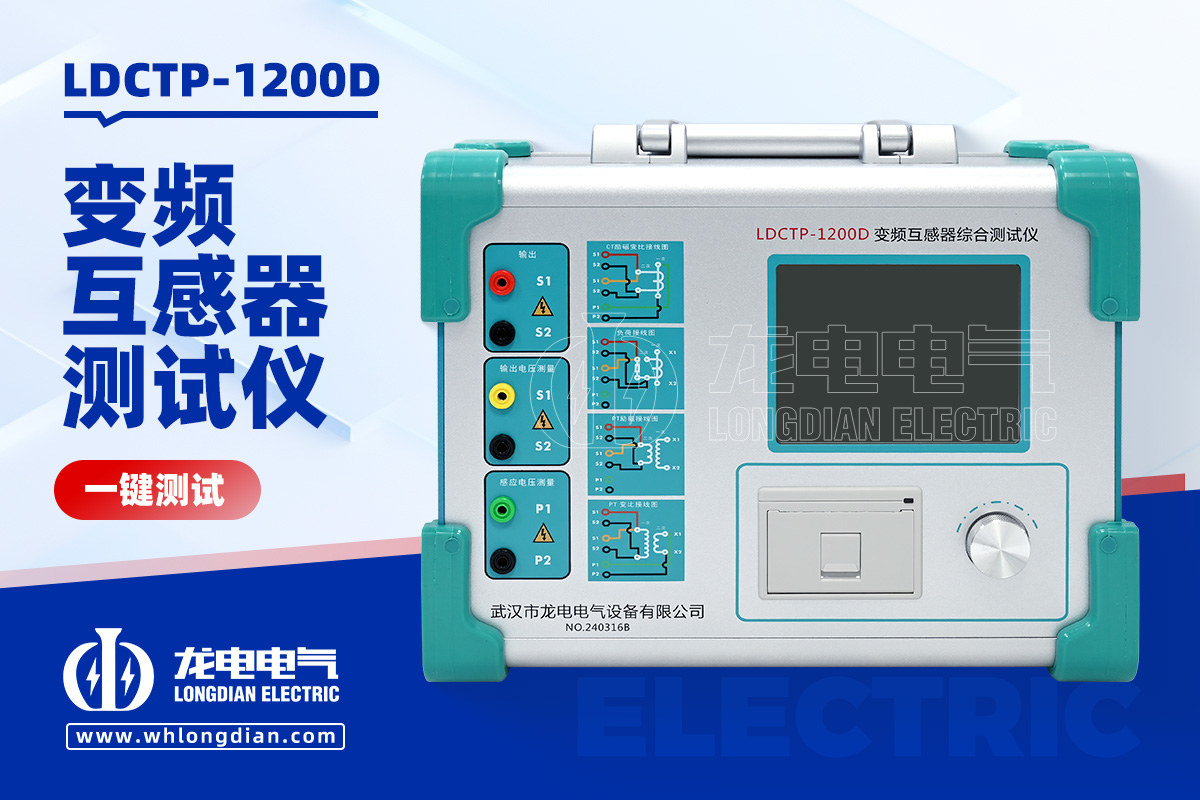

在實際選型與檢測過程中，CT的性能驗證同樣至關重要。武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，能夠?qū)級及TP類CT進行全面測試，包括勵磁特性、變比誤差、極性判別及暫態參數分析等功能，幫助用戶準確評估CT性能，確保繼電保護系統的可靠運行。

需要注意的是，不同類型CT在測試方法和評價標準上存在差異。例如TP類CT通常需要進行更復雜的暫態特性測試，對測試設備和技術人員提出了更高要求。因此，在實際應用中，應根據保護類型、系統電壓等級及故障特性，合理選擇CT類型，并配合專業測試設備進行定期檢測。

綜上所述，P級、TPX、TPY、TPZ是保護級CT的主要分類，它們?cè)谠O(shè)計理念、暫態響應及應用場景上各有側重。深入理解這些差異，有助于提升電力系統保護的準確性與可靠性。
