在高壓斷路器運行與檢修過程中，分閘線圈電流波形是一項非常重要的診斷參數。正常情況下，分閘線圈電流應呈現出清晰、穩定、可重復的波形特征，一旦出現畸變、突變或異常波動，往往預示著斷路器控制回路或機械機構存在潛在隱患。通過分析分閘線圈電流波形，可以在故障早期發現問題，避免拒動或誤動事故的發生。

一、分閘線圈供電電源異常
分閘線圈電流波形畸變，首先應考慮控制電源因素。如果直流電源電壓偏低、波動較大或存在瞬時跌落，分閘線圈得不到穩定勵磁，就會導致電流上升緩慢、峰值偏低，甚至出現斷續畸變的情況。此外，整流模塊老化、蓄電池容量不足或接觸不良，也會直接反映在電流波形上。

二、分閘線圈自身問題
分閘線圈內部匝間短路、局部過熱或絕緣老化，會改變線圈的等效電阻和電感參數，使電流波形出現異常尖峰或不規則抖動。部分情況下，線圈在通電初期電流正常，但隨著溫升變化，波形逐漸畸變，這類隱蔽性問題尤為需要通過多次測試和趨勢對比來發現。

三、控制回路接觸不良
分閘回路中的輔助觸點、端子排、接插件若存在氧化、松動或燒蝕，會造成回路電阻不穩定。當分閘動作時，電流波形可能表現為臺階狀、鋸齒狀或局部塌陷。這類畸變往往具有偶發性，通過傳統目測難以判斷，但在電流波形中卻十分明顯。

四、機械機構卡滯或阻力增大
分閘線圈不僅是電氣部件，其電流變化還與機械動作密切相關。當傳動機構潤滑不良、銷軸磨損或彈簧疲勞時，分閘過程中所需電磁力發生變化，電流波形會出現持續時間拉長、釋放點不清晰等畸變特征。這類問題如果不及時處理，可能進一步演變?yōu)榉珠l時間超限甚至拒動。

五、測量與試驗條件影響
不規范的測試接線、傳感器安裝不牢或采樣精度不足，也可能造成分閘線圈電流波形“看起來”畸變。因此，在實際試驗中，選擇精度高、抗干擾能力強的專業測試設備尤為關鍵。

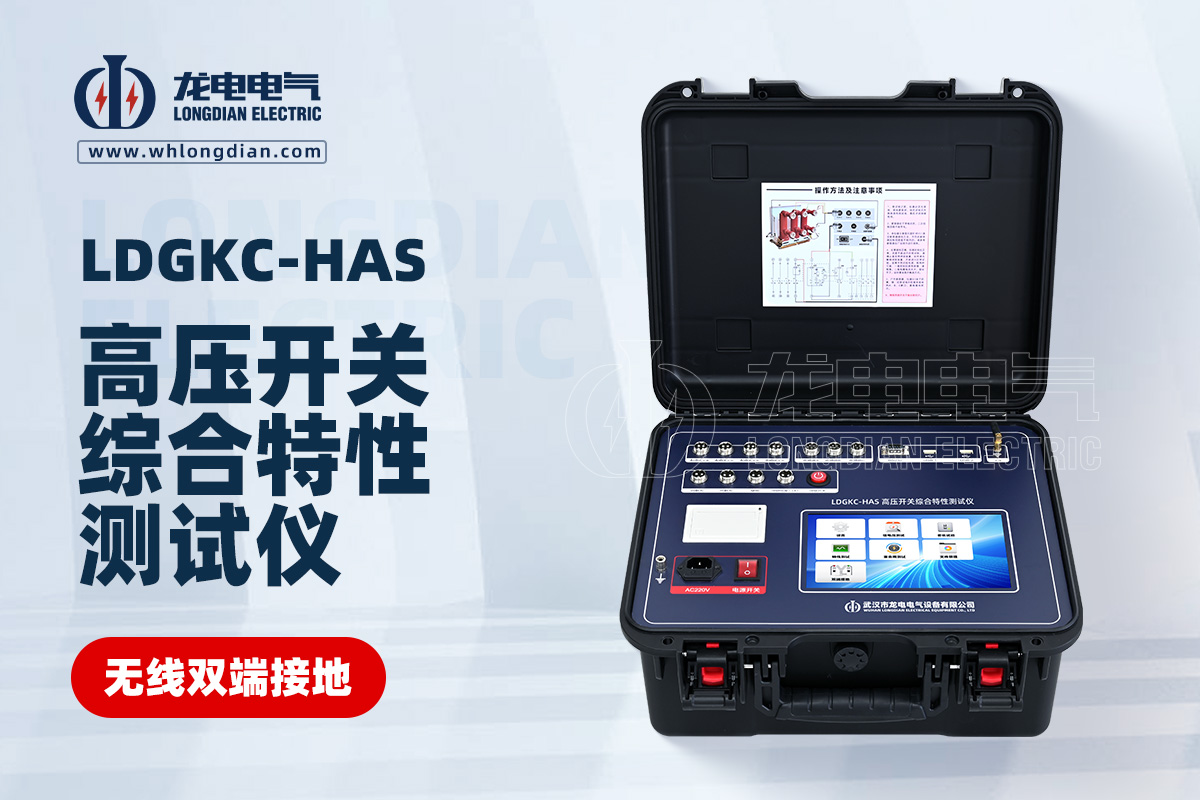

在現場運維和出廠檢測中，武漢市龍電電氣設備有限公司生產的LDGKC斷路器機械特性測試儀，可同步采集分閘線圈電流、行程和時間參數，波形分辨率高、重復性好，能夠真實反映斷路器分閘過程中的電氣與機械狀態，為故障分析提供可靠依據。

六、結語
分閘線圈電流波形畸變并非單一原因造成，往往是電源、線圈、回路及機械狀態綜合作用的結果。通過系統分析波形特征，并結合斷路器機械特性測試數據，可以實現對設備健康狀態的精準評估。借助專業的斷路器機械特性測試儀，有助于運維人員提前發現隱患，提升高壓斷路器運行的安全性與可靠性。
