高壓開關綜合特性測試儀作為電力檢修和試驗的關鍵設備，能夠全面評估高壓斷路器的各項機械和電氣特性。針對交直流操作、合閘電阻、回路電阻、動態電阻、石墨觸頭特性以及雙端接地測試等專項功能進行詳細詳解。

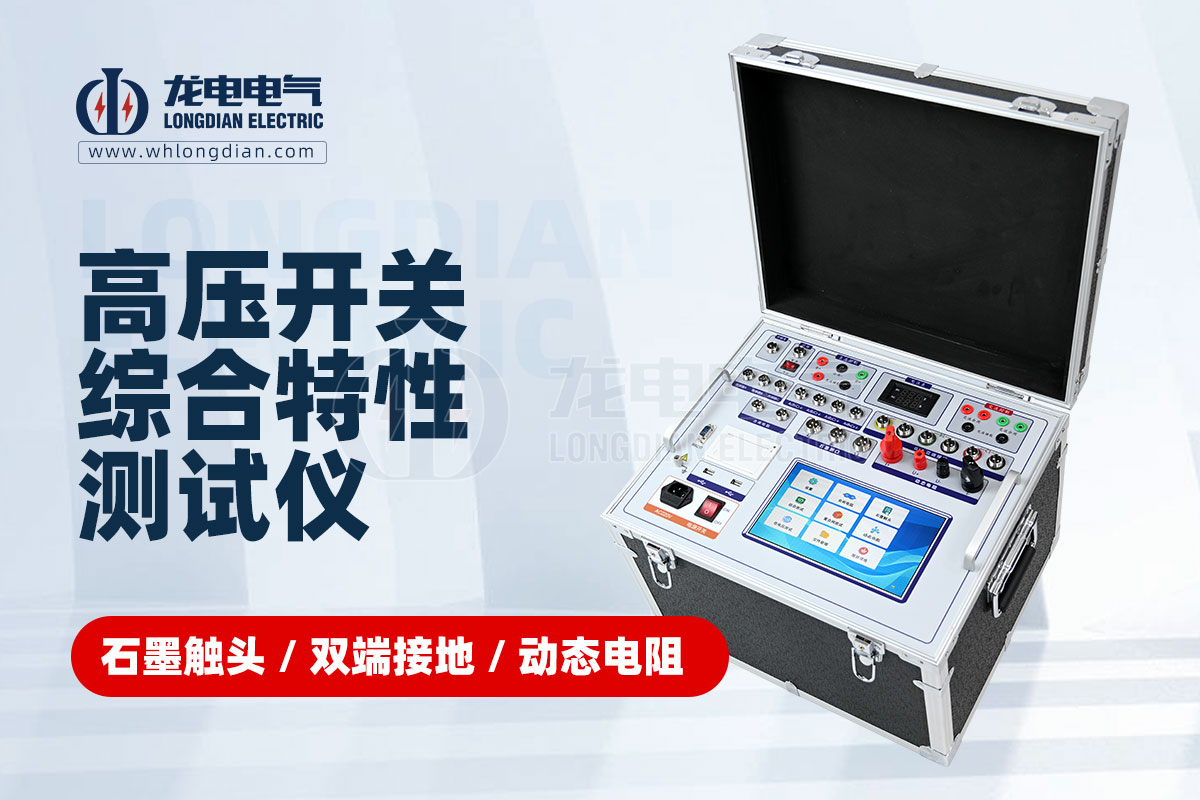

武漢龍電電氣研發生產的高壓開關綜合特性測試儀功能強大，能夠滿足各種類型高壓開關的測試需求。以下將詳細介紹其主要功能：

1. 交直流操作試驗：

• 功能描述： 能夠模擬交流和直流操作電源，測試開關在不同電源類型下的分合閘性能。這對于評估開關操作機構在各種工況下的適應性和可靠性至關重要。

• 重要性： 某些開關的操作機構可能同時支持交流和直流電源，測試儀需要能夠模擬這兩種電源進行試驗，以確保開關在不同供電模式下都能正常工作。

2. 分合閘時間測試：

• 功能描述： 精確測量開關從接收到操作指令到觸頭動作完成所需的時間，包括合閘時間和分閘時間。

• 重要性： 分合閘時間是評估開關動作速度的關鍵指標，直接影響其保護性能和控制性能。過長或過短的時間都可能導致系統故障。

3. 同期性測試：

• 功能描述： 針對多斷口開關（如三相斷路器），同步測量各相斷口之間的動作時間差。

• 重要性： 良好的同期性能夠保證各相電路在操作過程中同步開斷或閉合，避免因不同期引起的過電壓、過電流等問題，保護設備和系統安全。

4. 行程與速度測量：

• 功能描述： 利用位移傳感器精確測量開關動觸頭的運動行程和在運動過程中的速度變化。

• 重要性： 行程和速度特性反映了開關機械結構的運行狀態，通過分析行程-時間、速度-時間曲線，可以判斷開關是否存在卡澀、阻尼過大等機械故障。

5. 彈跳時間及次數：

• 功能描述： 測量開關合閘或分閘過程中觸頭在最終穩定接觸前的彈跳時間和彈跳次數。

• 重要性： 過大的彈跳會導致觸頭接觸不良、產生電弧、燒蝕觸頭，影響開關的壽命和可靠性。

6. 合閘電阻測試：

• 功能描述： 針對配備合閘電阻的斷路器，測量合閘電阻投入和切除的時間，以及合閘電阻的阻值。

• 重要性： 合閘電阻用于限制合閘涌流，保護變壓器等電氣設備。準確測量合閘電阻的投入和切除時間以及阻值，能夠評估其保護效果是否符合要求。

7. 回路電阻測試：

• 功能描述： 測量開關主回路的接觸電阻。

• 重要性： 接觸電阻是評估開關觸頭接觸質量的重要指標。過大的接觸電阻會導致發熱、能量損耗，甚至引發故障?；芈冯娮铚y試通常采用直流大電流法，以確保測試結果的準確性。

8. 動態電阻測試：

• 功能描述： 在開關分合閘過程中，連續測量主回路的電阻變化。

• 重要性： 動態電阻測試能夠更全面地反映開關觸頭在運動過程中的接觸狀態，及時發現潛在的接觸不良、異物進入等問題，比靜態的回路電阻測試更具診斷性。

9. 石墨觸頭特性測試：

• 功能描述： 針對采用石墨觸頭的斷路器，測試其在分合閘過程中的動態電阻變化，以及石墨觸頭的磨損情況（部分高端型號）。

• 重要性： 石墨觸頭在開斷短路電流時起到保護主觸頭的作用。對其動態電阻和磨損情況的監測，能夠評估其保護性能和剩余壽命。

10. 雙端接地測試：

• 功能描述： 某些先進的測試儀具備雙端接地功能，可以在開關兩側都接地的情況下進行測試。

• 重要性： 在某些特定的電力系統中，出于安全考慮需要進行雙端接地操作。具備雙端接地測試功能的儀器能夠在這種工況下安全可靠地進行測試，提高了現場測試的便利性和安全性。

11. 操作電壓測試：

• 功能描述： 測量開關的合閘和分閘操作所需的最小和最大電壓范圍。

• 重要性： 評估開關操作機構在不同電壓條件下的可靠性，確保在系統電壓波動時開關仍能正常工作。

12. 線圈電流測試：

• 功能描述： 監測開關操作機構線圈的電流波形，測量其峰值電流和穩態電流。

• 重要性： 通過分析線圈電流，可以判斷線圈是否存在匝間短路、斷路或機械卡澀等故障。

13. 特性曲線分析：

• 功能描述： 繪制并分析開關的機械特性曲線，如行程-時間曲線、速度-時間曲線等。

• 重要性： 直觀展示開關的運動過程，方便用戶進行深入分析和故障診斷，為開關的維護和調整提供依據。

14. 數據存儲與報告生成：

• 功能描述： 存儲測試數據，并能生成標準的測試報告。

• 重要性： 方便數據的記錄、查詢和管理，為設備的運行維護提供歷史數據參考。
