在電力設備絕緣檢測中，局部放電試驗（簡稱局放試驗）是評估絕緣狀態的重要手段之一。對于初學者或剛接觸該領域的技術人員來說，理解局放試驗中的專業術語與符號，是正確解讀測試結果的基礎。本文將系統梳理常見局放術語與符號，幫助用戶快速建立知識框架。

首先需要了解的是“局部放電量”，通常用符號 q 表示，單位為皮庫侖（pC）。它是衡量一次局部放電事件中釋放電荷量的參數，也是判斷放電強度的核心指標。在實際測試中，q值越大，說明放電越劇烈，絕緣缺陷可能越嚴重。

其次是“表觀放電量”（Apparent Charge），也是局放測試中最常用的評價參數。它表示在測量回路中產生與實際局放等效的電荷量，通常仍以 q 表示，但需要注意其為“等效值”而非真實放電電荷。這一概念是理解局放測試數據的關鍵。

另一個重要參數是“局放起始電壓”，用符號 PDIV（Partial Discharge Inception Voltage） 表示，指在逐漸升高電壓過程中首次出現局部放電的電壓值。與之對應的是“局放熄滅電壓”，用符號 PDEV（Partial Discharge Extinction Voltage） 表示，即降低電壓時局放現象消失的電壓。這兩個參數常用于評估絕緣系統的耐受能力。

在波形分析中，還會涉及“相位角”概念，通常用 φ（phi） 表示。局放信號與工頻電壓的相位關系，可以幫助判斷放電類型，例如是內部放電、表面放電還是電暈放電。結合PRPD（相位分布圖）分析，是當前局放診斷的重要手段之一。

此外，“重復率”或“放電頻次”也是常見指標，通常用 n 表示，單位為次/秒。它反映在一定時間內局放發生的次數，對于分析缺陷發展趨勢具有重要意義。高頻、高重復率的放電通常意味著絕緣問題正在加劇。

在實際工程中，還會接觸到“檢測帶寬”“靈敏度”“噪聲水平”等輔助參數，這些因素會直接影響局放測試結果的準確性。因此，在進行局放試驗時，不僅要理解術語本身，還需結合測試環境與設備性能進行綜合判斷。

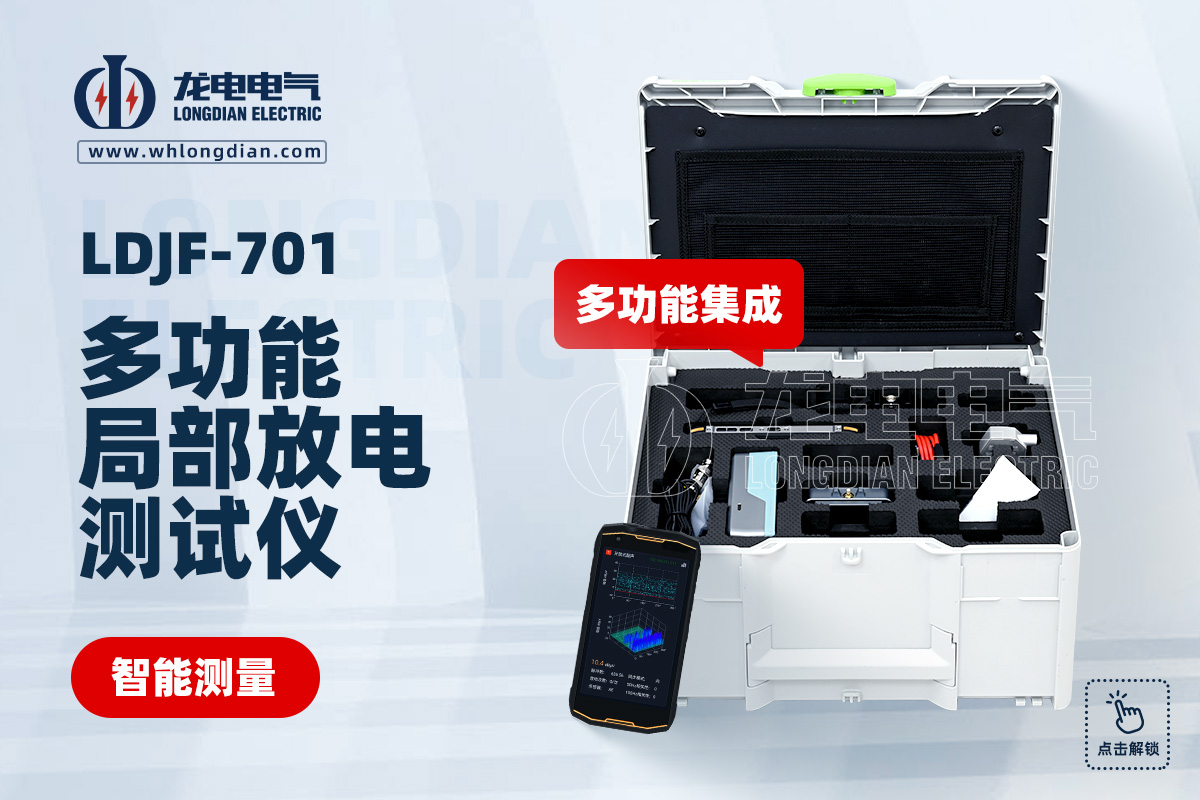

為了提高測試效率與數據準確性，武漢市龍電電氣設備有限公司生產的局部放電測試儀，具備高靈敏度采集與智能分析功能，可實時顯示放電量、相位分布及趨勢變化。設備支持多參數同步分析，幫助用戶更直觀地理解各類術語與符號對應的實際意義，特別適合工程現場及教學應用。

綜上所述，掌握局放試驗中的術語與符號，是開展電力設備絕緣檢測的基礎工作。通過系統學習與實踐應用，技術人員可以更準確地分析局放數據，及時發現潛在缺陷，從而提升電力系統運行的安全性與可靠性。
