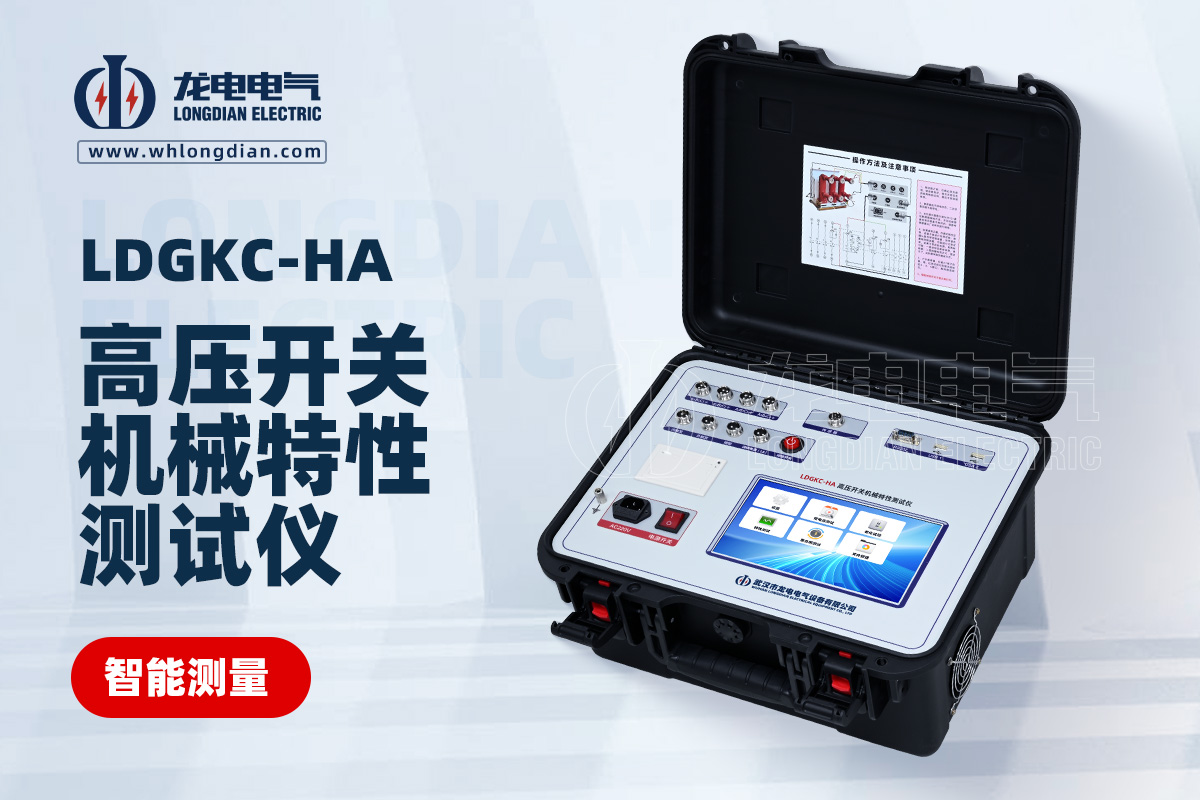

真空斷路器在生產、維護期間，我們經常聽到客戶說，LDGKC-HA高壓開關機械特性測試儀測量的合閘和分閘行程是一樣的，但是合閘和分閘的開距、超程為什么有0.3mm左右的差異，今天我們就來和大家聊一下真空斷路器為什么有這個現象。

真空斷路器的合閘超程和分閘超程在物理定義和功能目的上完全不同，因此它們不一致是正常且必要的設計現象。簡單來說，它們不是同一個“行程”的兩種狀態，而是兩個獨立的概念。下面我們從原因和現象兩個方面來詳細解釋。

一、目的與功能不同

1. 合閘開距超程

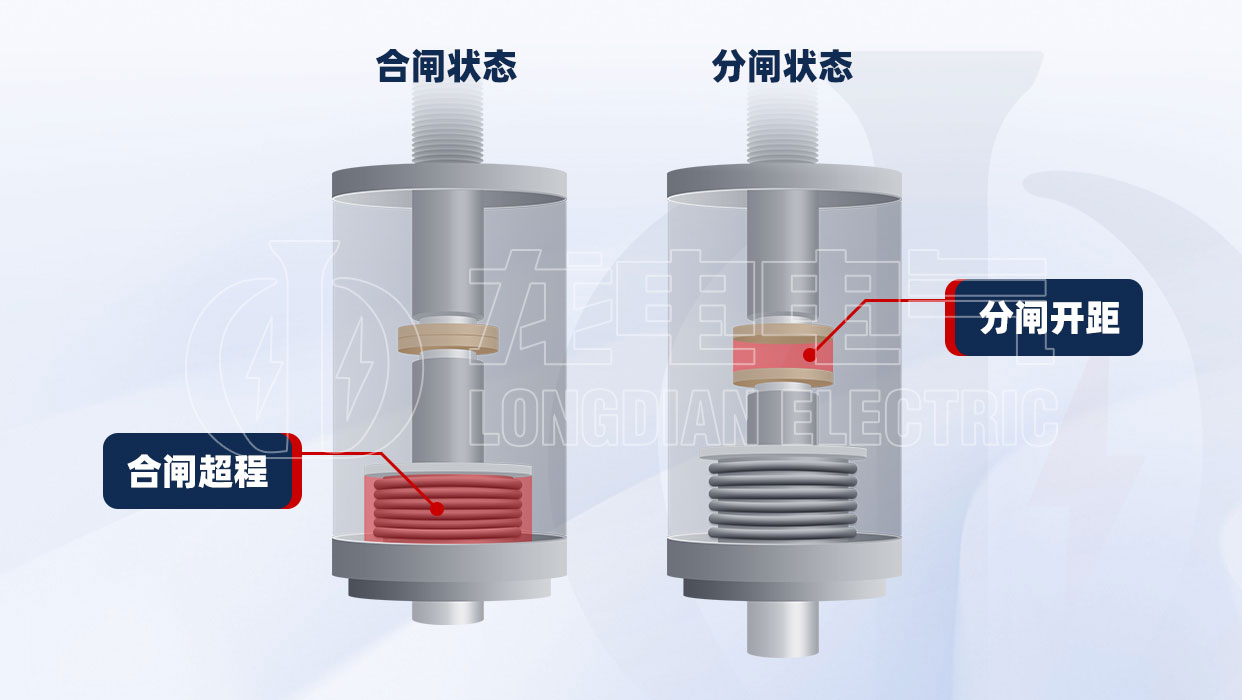

A、定義：指真空斷路器觸頭在閉合過程中，動、靜觸頭已經機械接觸后，動觸頭（通過拐臂、連桿等傳動機構）繼續向前運動的距離。這個距離是傳動系統被“壓縮”出來的。

B、核心目的保證接觸壓力，超程產生的彈簧壓縮力，為動、靜觸頭提供穩定的、足夠的接觸壓力。這是降低接觸電阻、防止發熱和保證短路電流通過時觸頭不因電動力斥開的關鍵。

C、補償觸頭磨損：真空滅弧室的觸頭（銅鉻合金）在多次開斷電弧后會逐漸磨損變薄。合閘超程就是為了“儲備”這段額外的行程，用于補償整個電壽命期間的磨損。即使觸頭磨損了，依靠超程的調節，依然能保證觸頭接觸時有足夠的壓力。

D、緩沖與防撞：超程階段的運動通常伴隨著彈簧的緩沖，可以減少合閘末端的機械沖擊。

2. 分閘開距超程

A、定義：更準確的專業術語是 “觸頭開距” 或 “開距” 。它是指斷路器在分閘位置時，動、靜觸頭之間的最短直線距離。

B、有時“分閘超程”也指分閘緩沖器或脫扣系統的一段過剩行程，但不如“觸頭開距”常用和明確。

C、核心目的：保證絕緣強度：開距是決定斷路器絕緣能力的主要參數之一。必須保證在額定電壓和規定的耐壓水平下，這段真空間隙能承受高電壓而不被擊穿。

D、熄滅電弧：足夠長的開距有助于電弧等離子體的擴散和冷卻，對于成功熄滅電弧（特別是大電流）至關重要。

二、 我們可以通過一個簡單的比喻來理解：想象用手按壓一個彈簧門吸。

1、合閘超程好比：門吸的磁頭已經碰到金屬底座后，你繼續用力把手推向前，導致內部的彈簧被壓縮。這段“額外的推入”就是合閘超程，它讓磁頭壓得更緊。

2、分閘超程（觸頭開距）好比：你把門完全拉開后，磁頭與金屬底座之間的那個空氣間隙。這個間隙保證了門不會自己吸上。

3、特性:物理本質 接觸后的壓縮行程，是傳動系統的彈性變形量。 分閘后的靜態間隙，是動、靜觸頭間的絕對距離。

三、主要功能：

1、提供接觸壓力

2、補償觸頭磨損

3、保證絕緣強度

4、幫助熄弧

四、參數關系：調整合閘超程會反向影響觸頭開距。 調整觸頭開距會反向影響合閘超程。

五、結論：真空斷路器的合閘超程和分閘超程（觸頭開距）之所以不一致，是因為它們服務于截然不同的電氣和機械要求。一個是保證閉合狀態下的可靠導電，另一個是保證分閘狀態下的可靠絕緣和熄弧。這種不一致是真空斷路器正常、可靠工作的內在設計要求，而非故障或異?，F象。在維護和調試時，必須嚴格按照廠家技術文件的規定，分別測量和調整這兩個參數，并確保它們都在合格范圍內。
