在繼電保護測試儀中，相位（Phase Angle）是指各路輸出電壓或電流信號之間的相對角度關系。簡單來說，它決定了多個交流電量在時間軸上的“步調”是否一致。在電力系統中，電壓和電流不僅有大?。ǚ担?，還有方向和相對位置，而相位就是描述這種相對位置的關鍵參數。

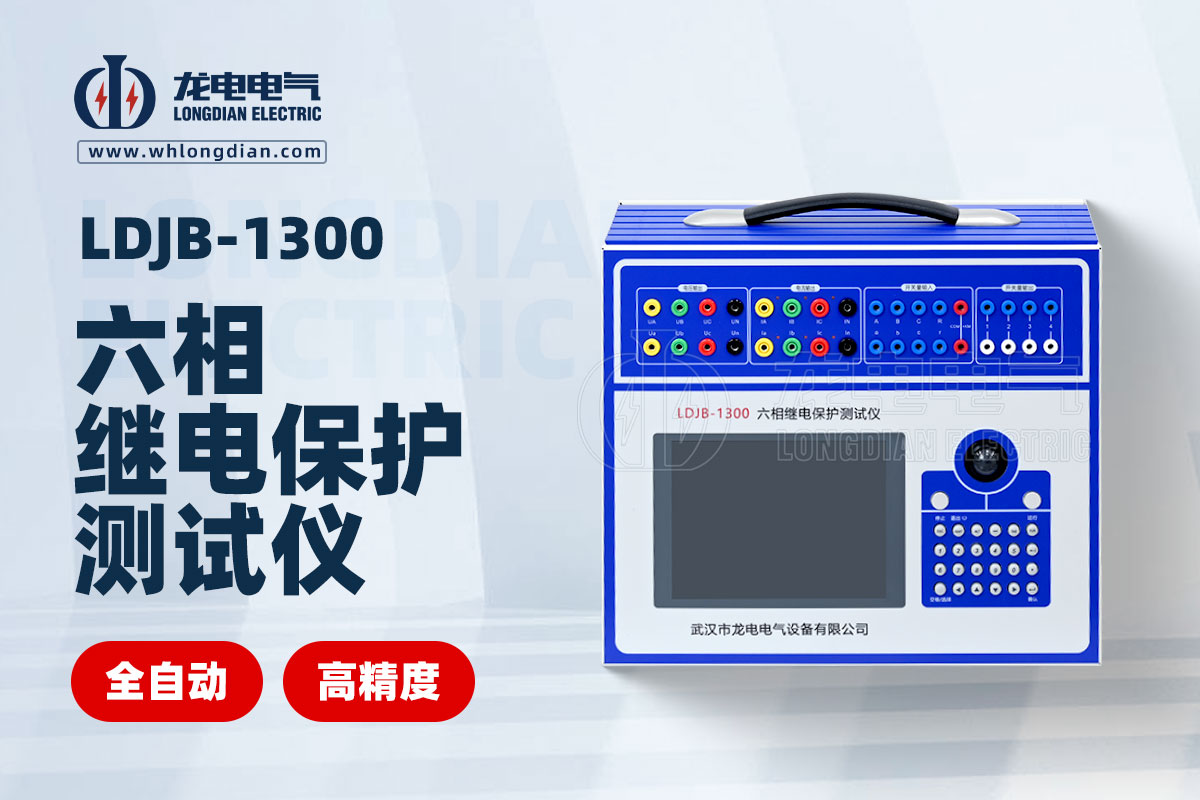

繼電保護測試儀可以精確地控制和調節每路輸出信號的相位，以模擬電力系統中的各種復雜情況，例如：

◆ 正常運行：三相電壓之間通常呈120°相位差，三相電流也是如此。

◆ 短路故障：當系統發生短路時，電壓和電流的相位關系會發生顯著變化。例如，在兩相短路時，故障相的電流相位會突變；在單相接地故障時，零序電流和零序電壓會出現特定相位關系。

◆ 失步或振蕩：在電網失步或振蕩時，各相電壓和電流的相位會動態變化，測試儀需要精確模擬這種變化來驗證失步保護的功能。

相位為什么在繼電保護測試中至關重要？

了解和控制相位是繼電保護測試的核心，因?yàn)樗苯佑绊懼Ｗo(hù)裝置的動作邏輯。

① 方向性保護： 許多保護裝置具有方向性，例如線路保護，它需要判斷故障是發生在保護裝置的“前方”還是“后方”。這種判斷通常通過比較電壓和電流的相位關系來實現。如果測試儀無法精確模擬正確的相位，就無法驗證方向保護是否能正確識別故障方向。

② 距離保護：距離保護的工作原理是測量繼電器安裝點到故障點之間的阻抗，從而判斷故障距離。阻抗的計算需要同時用到電壓和電流的幅值以及它們之間的相位角。如果相位不準確，計算出的阻抗值就會有偏差，導致距離保護誤判故障位置。

③ 差動保護：差動保護用于保護發電機、變壓器等設備。它通過比較設備兩側的電流（通常幅值相等、相位相反）來判斷內部故障。正常運行時，兩側電流相量之和（差動電流）為零。當內部發生故障時，兩側電流相位關系改變，差動電流增大，保護動作。測試儀必須能夠精確模擬這種相位突變，才能有效驗證差動保護的功能。

④ 復核和校準： 在對繼電保護裝置進行出廠或現場校準時，需要通過改變測試儀的電壓和電流相位，來繪制保護的特性曲線（如阻抗特性曲線、方向特性曲線等），以確保保護裝置的性能符合設計要求。

相位是繼電保護測試儀中一個不可或缺的核心參數。它不僅僅是電壓和電流大小的簡單疊加，更是決定繼電保護裝置能否正確、可靠動作的關鍵。測試儀通過精確控制相位，能夠模擬電力系統的各種復雜工況和故障場景，從而全面驗證保護裝置的性能，確保電網的安全穩定運行。
